英飞凌推面向LED驱动器的高效NFC编程方法,可用于LED照明

为了快速而又经济高效地对LED 驱动器进行NFC编程，英飞凌科技股份公司开发出了NFC-PWM 系列NLM0011和 NLM0010解决方案。大连条码厂家了解到NFC编程是一项新兴技术，旨在使用非接触式NFC接口来取代劳动密集型“插入式电阻”电流设定方式。它通过在生产线中进行自动化编程，来提高运营效率，同时还为价值链带来了巨大的灵活性。通过这种方法，减少了LED驱动器的类型，让LED模块的选择变得更简单，同时还可实现末端配置。

NLM0011和 NLM0010是NFC无线配置IC，具有可配置PWM输出，主要用于LED应用。它们直接利用PWM信号来控制模拟驱动IC，从而实现经济高效的NFC编程。与基于微控制器的解决方案相比，具有明显优势，可降低BOM成本。

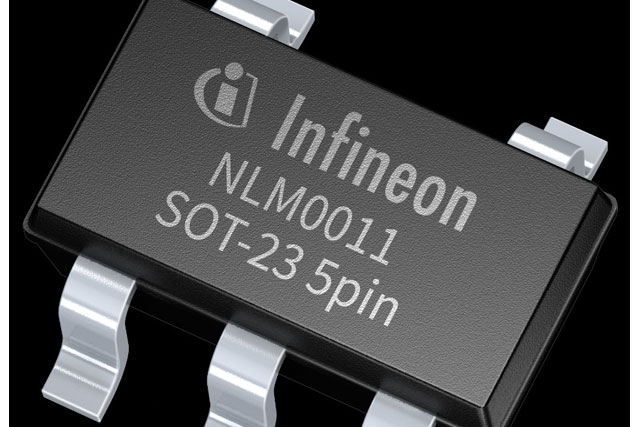

NLM0011

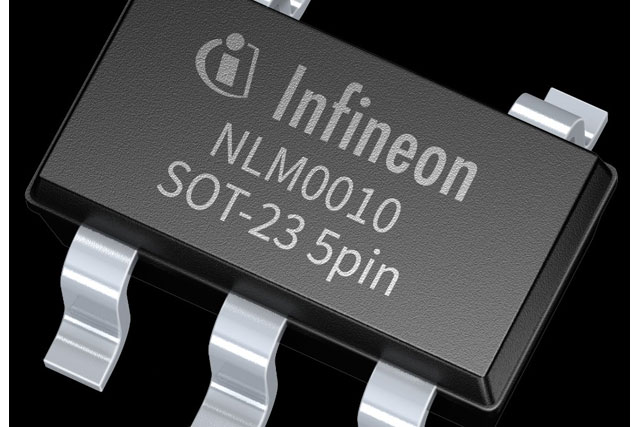

NLM0010

这两款器件都支持无源模式和有源模式两种运行模式。在无源模式下，LED驱动器模块不通电，通过NFC接口对PWM相关数据进行无线配置。在有源模式下，一旦VCC 电源通电，它就会根据储存的参数产生PWM输出。然后利用外部R/C滤波器，将PWM信号转换为所需的直流电压，用于控制LED驱动器的电流输出。

NLM0011的另一个亮点在于它拥有恒定流明输出(constant lumen output，CLO)功能，该功能通过自动调节LED电流，来适应LED灯珠的老化特性，进而补偿LED模块光通量的下降(老化效应)。利用集成的运行时间计数器(OTC)和CLO表中存储的LED灯珠退化曲线，NLM0011可自动调整PWM的占空比，从而对LED灯珠退化进行补偿。

它们完美匹配主流的模拟驱动IC，无需另外开发软件，就能轻松兼容现有设计，取代“插入式电阻”的电流配置方式。这些器件还具备非易失性存储器(NVM)，可存储UID(唯一标识数据)和20字节用户数据。

该解决方案与现有模拟LED驱动器设计以及模块驱动器接口特别兴趣小组(MD-SIG)的NFC编程规范相兼容。除了LED电源应用，NFC-PWM系列还可用于电机控制和SMPS等应用。
